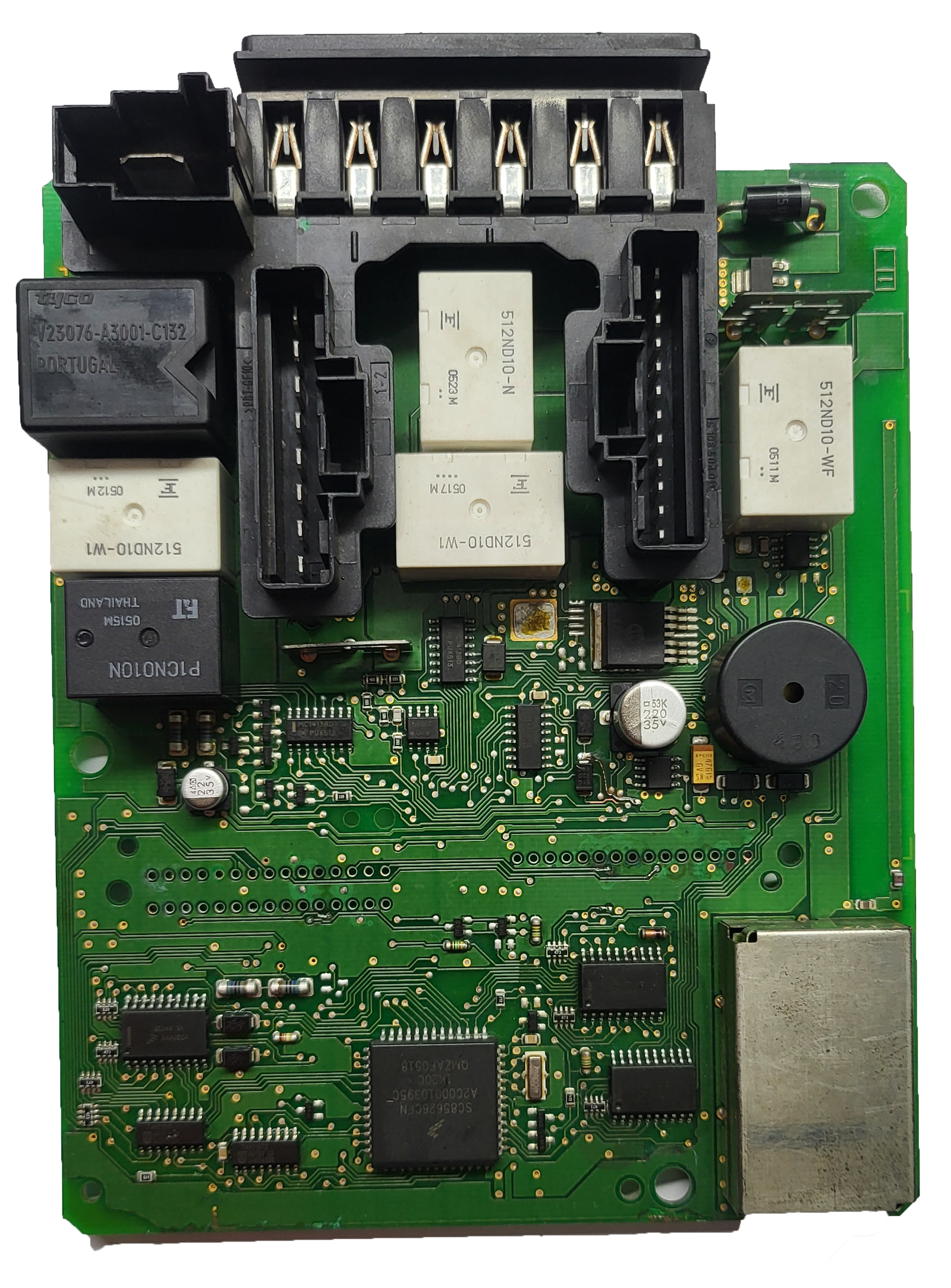

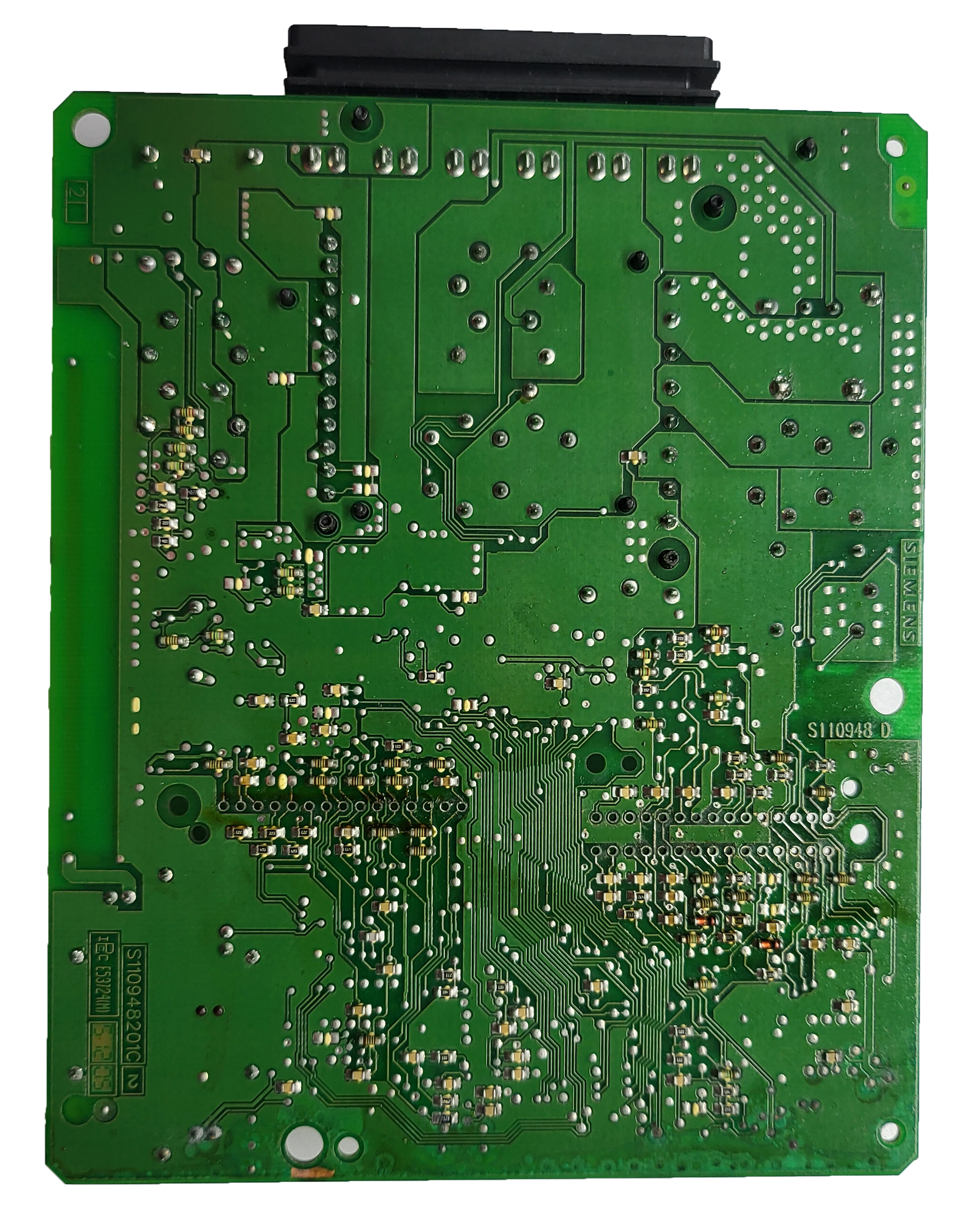

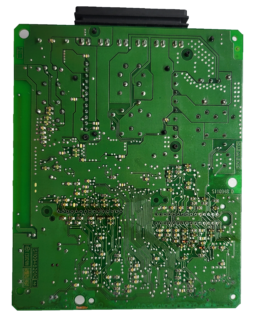

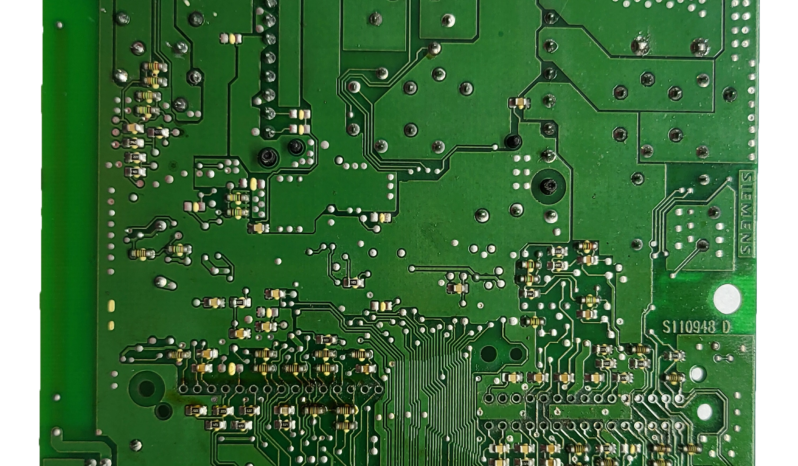

UCH Megane I
Renault Megane I 2000 1999 2001 2002
|
|
|
|||||||||
|
|
|
|||||||||
|
|
DIAGRAMAS DE CABLEADO
LISTADO DE IC
- 311R950
- 74HC04A
- 74HC08A
- B1516
- E322A
- K2926
- M1924FP
- MH7203FA
Fallos comunes
 |
El Problema mas comun de estas unidades es el paso de agua exterior al interior del auto.

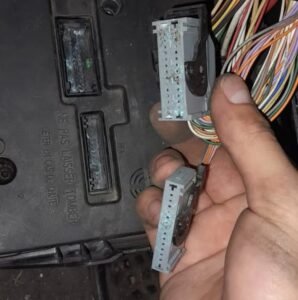

Normalmente estos conectores se llenan de agua y por esta zona comienza a filtrarse el agua internamente. Se recomienda limpiar los conectores con buen limpiador electronico. |
 |
Normalmente el cliente expresa que se le pierden funciones como:

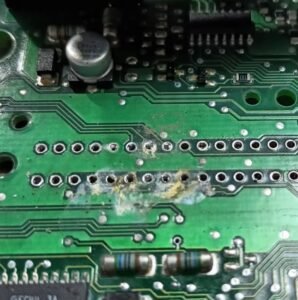

La primer recomendacion en la reparacion es desoldar ambos conectores como se muestra en la foto y realizar limpieza del sulfato existente con alcohol isopropilico. El siguiente paso es revisar con microscopio como se encuentran las pistas. |
 |

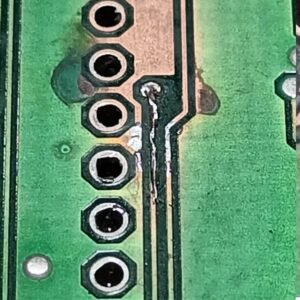

Es altamente probable que encuentres pistas rotas, debes reparar todas las pistas rotas que encuentres con fragmentos de cables muy delgados y despues aplicar liquido fotosensible y curar con la lampara UV |
 |
Debes revisar los Tru-Hole, deben tener continuidad desde la capa superior hasta la capa inferior, tomate el tiempo de revisar uno por uno, por que vas a encontrar alguno aislado. Lo puedes recuperar insertando un pelo de cable que pase de lado a lado y puntos de soldadura en cada punta. |
 |

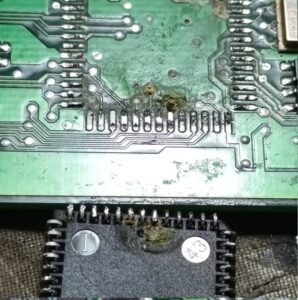

Si despues de todo este procedimiento el vehiculo sigue bloqueado y no enciende, es muy probable que tengas que desoldar el microcontrolador Motorola y limpiar oxidacion en la parte inferior, cambiar todas las soldaduras del micro por estano nuevo y volver a montar. |
