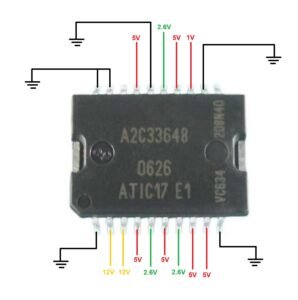

Este circuito integrado Regula los voltajes en la unidad de control le ingresan GND y 12V y el entrega los 5v para los integrados internos y los sensores.
CHEVROLET SPARK
Chevrolet Spark 2005 2008 2009 2004 2006 2007
|
|
|
|||||||||
|
|
|
|||||||||
|
|

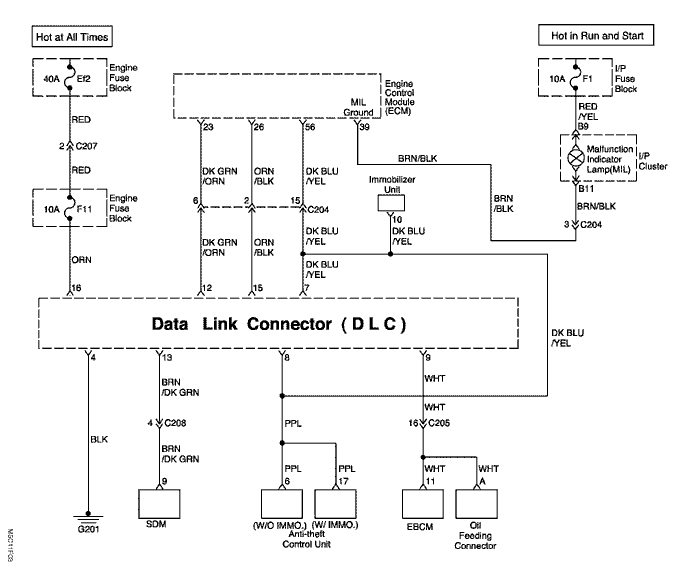

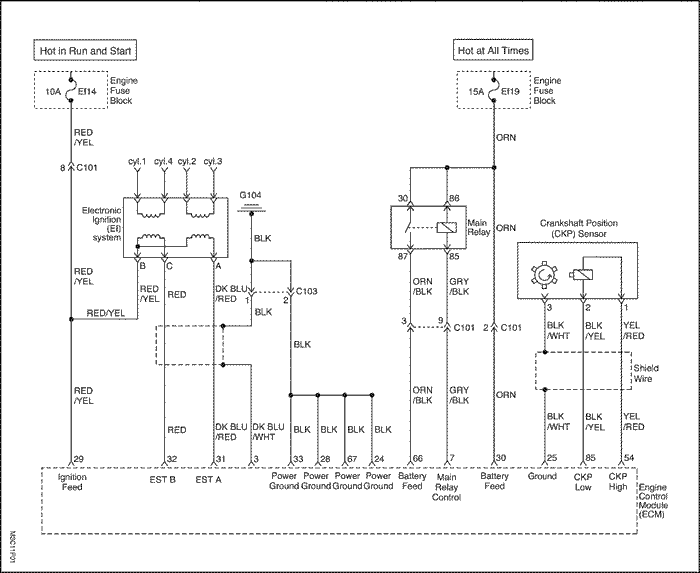

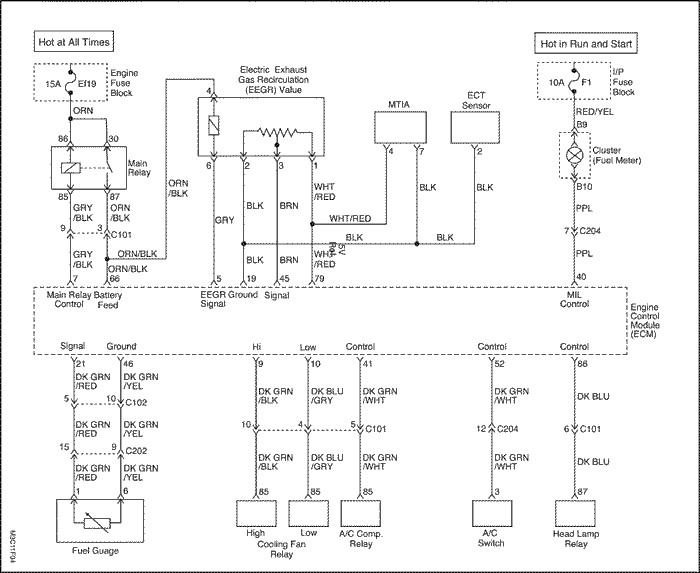

DIAGRAMAS DE CABLEADO
LISTADO DE IC
- 311R950
- 74HC04A
- 74HC08A
- B1516
- E322A
- K2926
- M1924FP
- MH7203FA
Fallos comunes
Los danos mas comunes en estas unidades de control se encuentran en la unidad de disparo de Bobinas.
Es una unidad de mando Marca Mitsubishi
